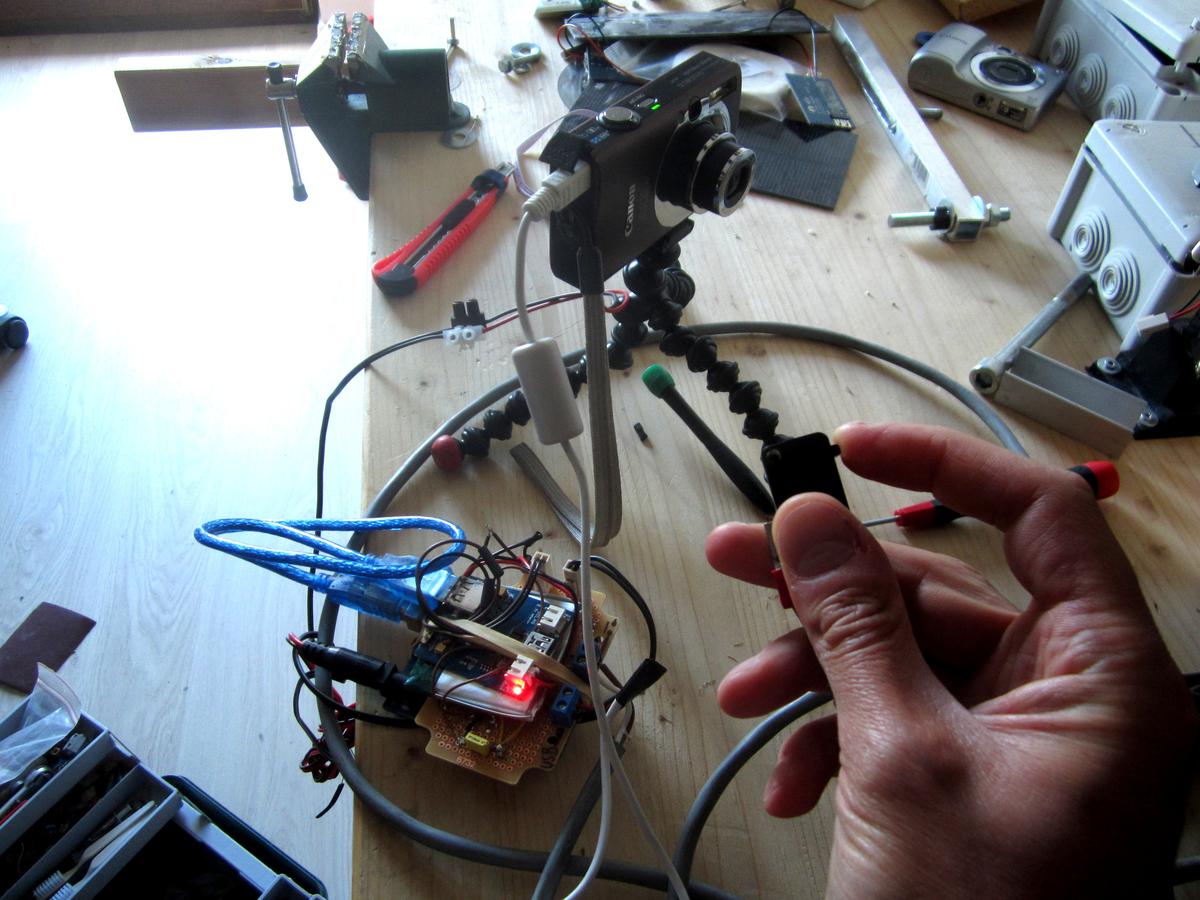

Le push est relié à l’arduino qui déclenche la photo via le câble USB de l’APN (programme CHDK).
Schéma électrique – Carte arduino uno + Lipo Rider + Batterie lithium 3.7V 2200mAh. La carte Lipo prend son alimentation sur la broche Vin de l’arduino (tension d’alimentation de l’arduino – 0.7V de la diode : environ 5.3V dans ce cas donc : ne pas changer de transformateur secteur!). La lipo se charge de recharger la batterie, de la conversion 3.7V + il y a une conversion boost up vers 5V en sortie qui est relié par câble USB à la broche USB d’entrée de l’Arduino : en cas de coupure secteur la batterie continue d’alimenter à la fois l’APN et l’arduino uno.
Attention : la shield n’est pas détrompée : il faut placer le condensateur jaune côté cordon d’alimentation arduino.
Côté CHDK, l’option remote contrôle doit être activée, le RAW désactivé et l’autostart des scripts désactivé.
Lien vers la doc de la carte Lipo Rider : http://www.seeedstudio.com/wiki/Lipo_Rider_V1.1

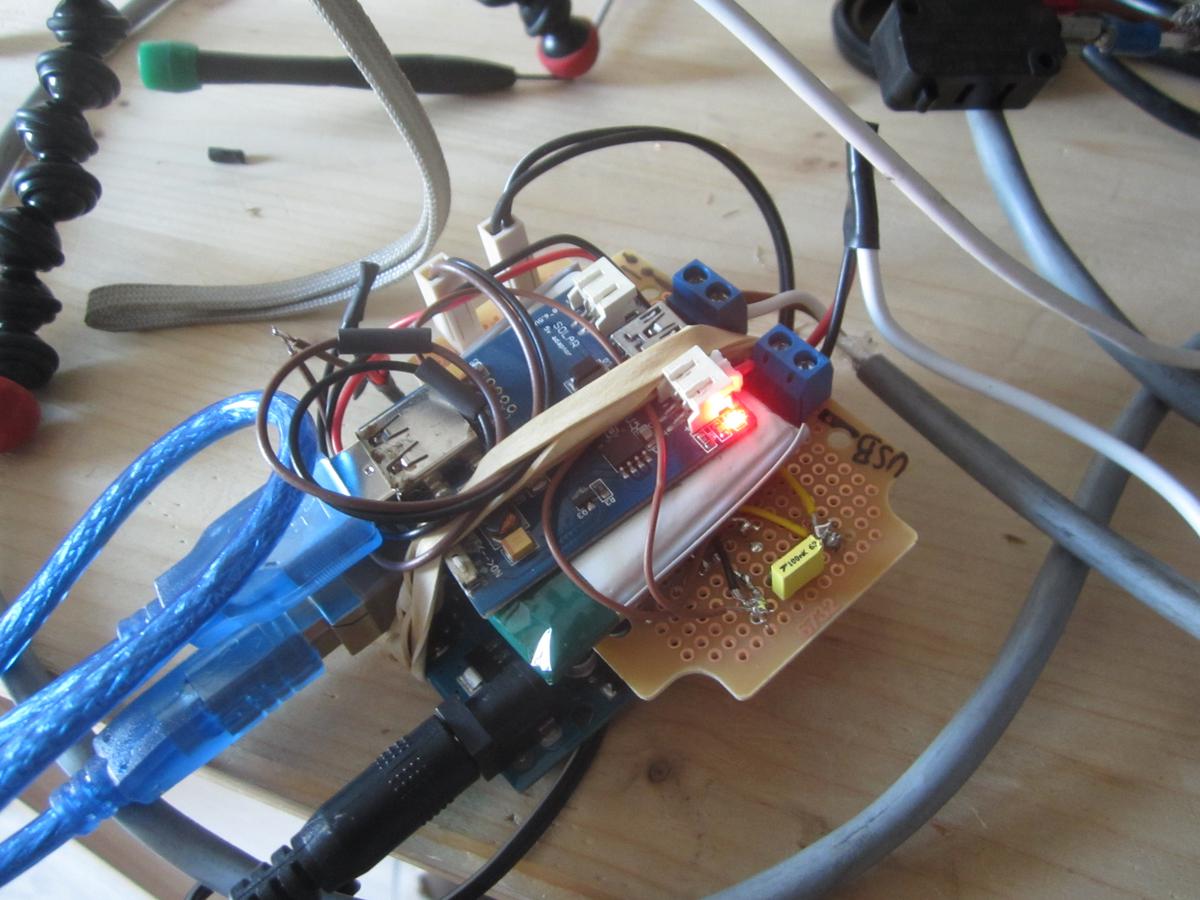

Arduino uno+ Lipo Rider
